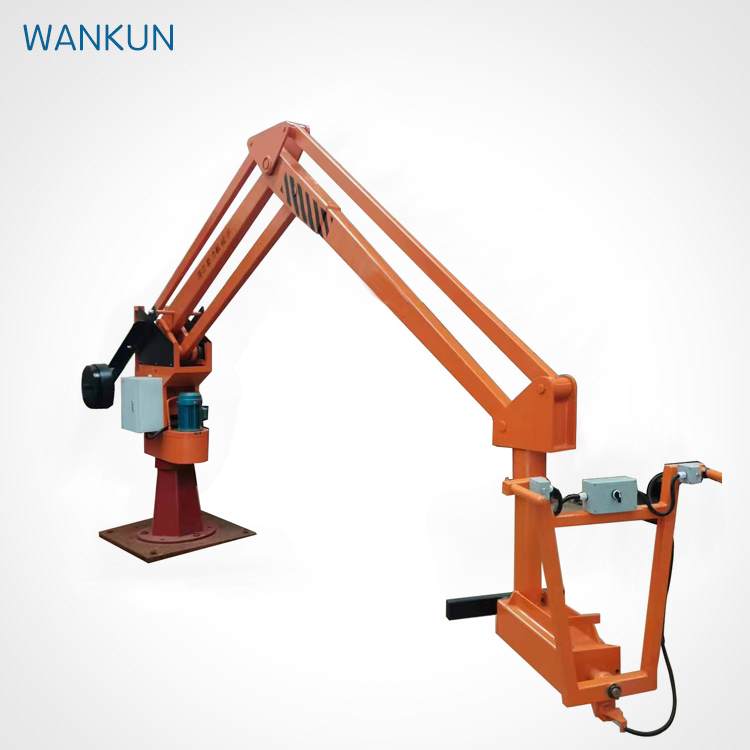

ZJZ0540 manipulator za litje za vodnjak
Vrtenje 360°
Kapaciteta ladje 500kg
Delovni polmer 4m
| izdelka | Specifikacijski model | Razvrščena dvigalna zmogljivost | Minimalna višina dvigala ladje | Maksimalna višina dvigala ladje | Maksimalni delovni polmer | rotacijski kot | Opomba |
| Hidravlični manipulator | Zvezdnica0540 | 500 kg | Glavna os kletke je sprva vzporedna s tlemi (prilagojena glede na zahteve kupca) | 1100 mm | Središče stolpca je 4000 mm stran od majhne osi vrtenja | Glavna enota se vrti 345° dvigalo se vrti 360° | Vključuje1setofPLCsystem |
1) Mehanizem za dviganje manipulatorja je daljinsko nadzorovan in se lahko svobodno vrti 360 °.
2) Stroj za litje manipulatorja sprejema načelo mehanizma povezovanja štirih palic. Vsaka mehanska roka lahko deluje in se ustavi pod katerim koli kotom, da doseže uravnoteženo stacionarno stanje. To znatno zmanjša težave za operaterje med postopkom litja, zlasti pri ravnanju z dvigali in taljenim železom.
3) Ni potrebnih mejnih stikal. Meja je dosežena z lastnim udarcem oljnega valja. Dviganje roke poganja gibanje navzgor in navzdol pistonske palice in nastavljena je blažilna naprava, kar ima za posledico majhne udarce in stabilno delovanje.
4) Varnostne naprave so nameščene v hidravličnem sistemu. imajo varnostno zaščitno funkcijo v primerih preobremenitve in drugih situacij, ki preprečujejo nastanek enostavno poškodovanih komponent in nesreč.
5) Sistem PLC lahko nadzoruje čas odpiranja črpalke in ventila ter prilagajanje izhoda pretoka.
1) Vse dimenzije v tej risbi so izmerjene v milimetrih.
2) Stisnjena trdnost temeljev ne sme biti manjša od i ton na kvadratni meter
(3) Posebni položaj električne omare in povezanih plinovodov se nanaša na celotno risbo postavitve plinovoda.
4) Žični prevodnik (3-fazni 5-žični sistem) ima prečno površino 4 kvadratne milimetre, z napetostjo 380V + 220V in 2,5 metra izpostavljenosti.
