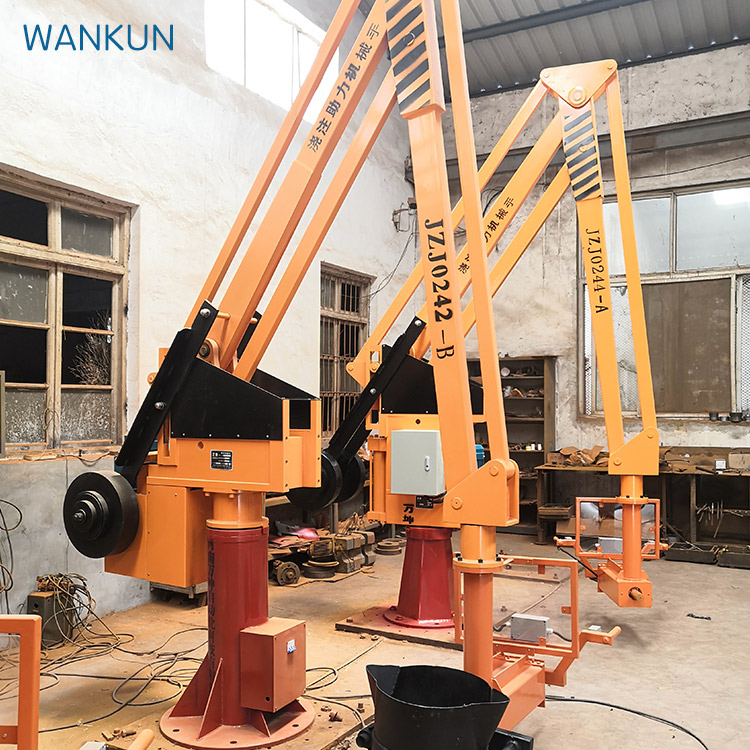

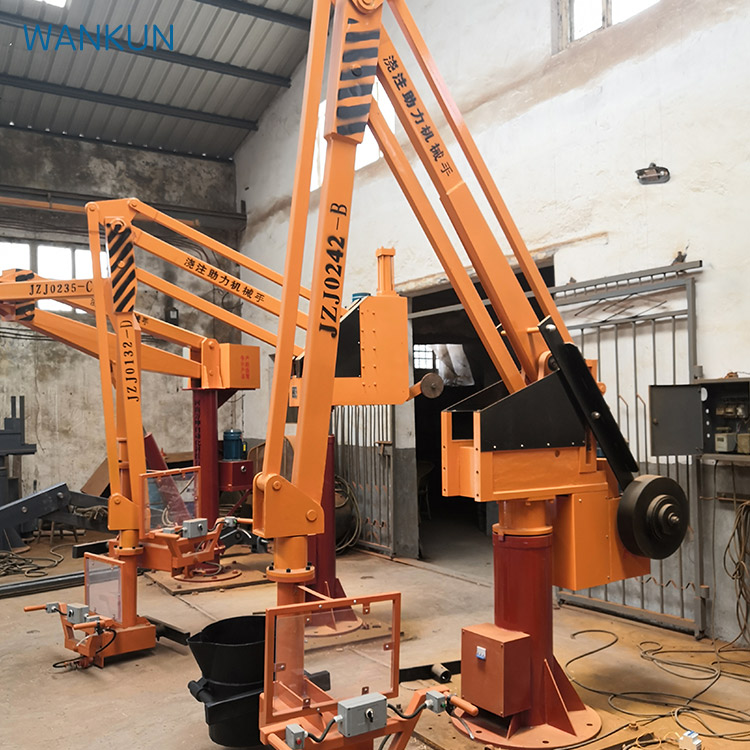

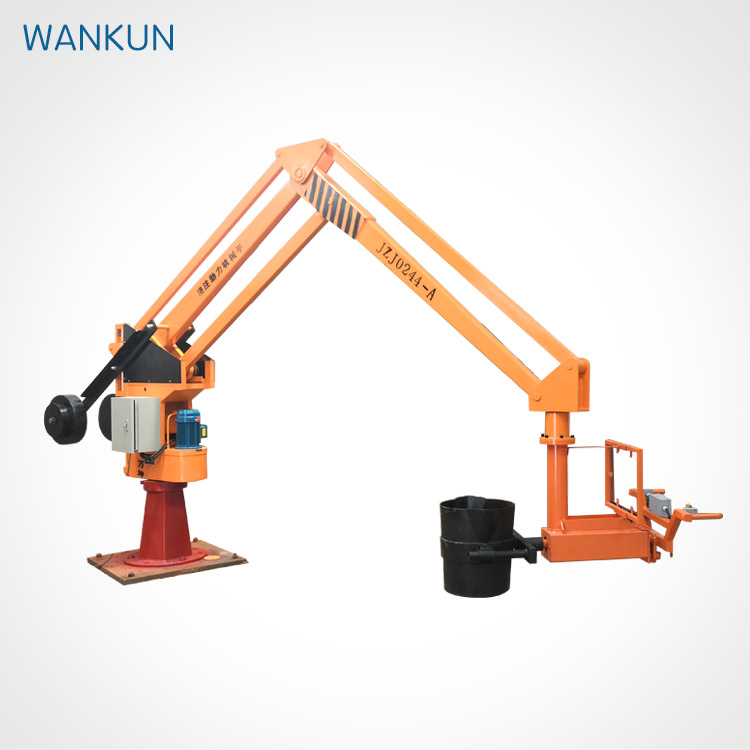

ZJZ serija hidravlični litje manipulator je nova vrsta litje in dviganje opreme, z naslednjimi značilnostmi:

1, brez potovalnega stikala, z uporabo lastne omejitve potovanja valja in blažilne naprave.S premikanjem pistonske palice navzgor in navzdol, da poganja gibanje dvigala, je gibanje relativno stabilno.

Hidravlični sistem je opremljen z varnostno napravo, ki ima varnostno zaščitno funkcijo v primeru preobremenitve in tako naprej ter preprečuje poškodbe delov in nesreč ravnotežnega žerjava.

3. serija Zjz vlivanje manipulator je opremljen s funkcijami za omejevanje hitrosti in samodejno zniževanje, ki lahko naredijo težo padec bolj gladko in prihranite porabo energije. MANIPULATOR je primeren za visoko učinkovitost dviganje in natančno pozicioniranje in namestitev težkih predmetov v 300 kg, še posebej za srednje in majhne FOUNDdries. ima prednosti majhne velikosti, nizek hrup, lahka teža, nova in kompaktna struktura, varno in zanesljivo delovanje, preprosto in priročno vzdrževanje, itd. To je nov izdelek, ki osvobaja operaterja iz ročnega dela pogostega natovarjanja in raztovarjanja in izboljša učinkovitost proizvodnje.

Hidravlični litje manipulator dvigovanje težkih predmetov se doseže z naslednjimi tremi vrstami sinteze gibanja:

1, vertikalno dviganje hidravličnega gibanja

2. ročno obrnite okrog telesa

3. vodoravno premikanje ročno

M jeAin tehnični parametri ZJZ hidravlični vlivanje manipulator

Tabela 1:

Zunanje risanje

Struktura in načelo

JZJ serije hidravlični litje manipulator je sestavljen iz petih delov: telo, uravnotežen štirikolesni mehanizem, hidravlični sistem in električno krmiljenje, vlivanje vrečko obratovalno napravo.

1 Fuzijska naprava:

Ta del je sestavljen iz osnove,

Rotacijski sedež za osi, sedež za roke, navpični vodnik itd. Osnova se lahko postavi na cementno podlago (fiksno) (glej tabelo - za osnovne dimenzije) ali pritrdi na mobilni voziček (mobilni). Telo se lahko vrti v območju 345 stopinj okoli vrtljivega sedeža za osi. Navpični vodnik je pritrjen na hrbtni strani telesa, vodilno kolo uravnoteženega štirikolesnega mehanizma pa se premika navzgor in navzdol vodnik.

2, ravnovesje štiri povezovalni mehanizem vrvi:

Ta del je sestavljen iz velike roke, velike roke zapletene roke, dvigalne roke, dvigalne roke zapletene roke, povezovalne palice, podporne plošče in ravnotežnega bloka in drugih delov. Dve strani vzmetnice med podporno ploščo in povezovalno palico se vodoravno premaknejo s parom enostopenjskih krogličnih ležaj na vodilni tirnici telesa. Zadnji konec velike roke je povezan z glavo pistonske palice hidravličnega cilindra skozi nož in navpično gibanje poteka vzdolž vodilnega roba. Prilagojeni ravnotežni blok je nameščen na veliko roko, povezano s štirimi povezavami, ki je uravnotežena z lastno težo ravnotežnega roba, tako da lahko raz

• Hidravlični sistem:

Sistem je sestavljen iz menjalne črpalke, elektromagnetnega usmerjevalnega ventila, vhodnega in povratnega oljnega cevovoda, varnostnega ventila, hidravličnega valja in tako naprej.Ko upravljavec pritisne, dvigne (ali pade) gumb, hidravlično olje skozi elektromagnetni ventil v valj, spodnjo komoro, potisne palico navzdol (ali navzgor) gibanje, skozi načelo štirih povezav, tako da poganja dviganje gibanja težkih predmetov.

Ko teža dvigala presega 1,1-kratno merjeno težo, se varnostni ventil odpre in raztopi, tako da teže ni mogoče dvigniti, da se zaščiti varnost celotnega hidravličnega uravnoteževalnega žerjava. (glej sliko 4 za načelo)

Električni kontrolni del:

Ta del je sestavljen iz motorja, plastičnega ohišja, stikala, krmilnega gumba, stikala AC, majhnega releja, krmilnega transformatorja itd. (glej tabelo 2). Stroj uporablja trifazno napajanje 380V, 50HZ (trifazne štiri linije), nevtralna linija mora biti tesno povezana. krmilni tokokrog

Uporabite napajanje 24V. Napajalno linijo lahko vodite z dna podvozja ali z leve strani električne škatle. Ko se vklopi zračni stikalo, se samodejni gumb za ponastavitev razpršilnika vedno vklopi in sistem začne delovati po vklopu daljinskega upravljalnika.

Sling

5. razširjeni del:

Informacijski del je sestavljen iz naprave za nadzor komunikacije in vodoravne naprave za vrtenje Mo. Rao Bao je sestavljen iz kompozicije okvirja. Skozi barvanje skozi nadzor, se lahko kladivo nadzoruje, da se premakne navzgor in navzdol v umetno zgradbo, ročno zavoro pa se lahko stisne, da se vrti. Vodoravna rotacijska naprava omogoča upravljavcu enostavno uporabo.

Pakiranje, prevoz, namestitev in vgradnja

1. pakiranje, prevoz in montaža

Pri pošiljanju je celoten stroj pritrjen na poseben transportni spodnji okvir in uravnotežena štiri-barska povezava je pritrjena na telo s fiksno ploščo, tako da se ne more zdrsniti naprej in nazaj.

Deli opreme in gorivnega rezervoarja so bili mokri z dežjem. Celoten stroj se lahko razdeli tudi na tri dele: trup, uravnotežen mehanizem štirih barov povezave in nasprotno težo komponent za pakiranje in prevoz. Deli sestavljajo stroj glede na grafikon, odložijo stražo in navpične vodilne plošče, po žerjavu v zgornjih rokah, da uravnotežijo štiri-barsko povezavo, delovno roko, vzporedno z podporno ploščo na obeh straneh križa na roki na ravni zgornjega vodnika, vodilno kolo na štirih povezovalnih palicah in povezovalnih kolesih, dve vodilni kolesi, nameščeni v sredini navpične vodilne plošče pred in po, nato sestavljeni glede na vzorec v

2. namestitev in izvajanje

Prosimo, preberite navodila skrbno pred namestitvijo stroja. Med namestitvijo kalibrirajte raven betonske osnove in nato pritrdite celotno napravo na podlago. Povlecite razpršilnik na največji delovni polmer na isti višini in naredite krožno gibanje 340 stopinj. Najdite vodoravno točko razpršilnika na tretji enaki točki in vodoravna napaka treh točk ne sme presegati 15 mm. Povežite na trifazno 380V, 50HZ delovno napajanje (trifazno štiri žice), nevtralna črta mora biti varno povezana. Po preverjanju je pravilno, zaprite stikalo za napajanje električne škatle, pritisnite gumb, da preverite, ali je smer vrtenja motorja skladna z označeno smerjo,

Bodite pozorni na varnostna vprašanja

Preden se moč vnese v stroj, je treba namestiti tri stikala za zaščito pred uhajanjem.

2, lupina stroja mora biti ozemljena (PE linija) in ozemljitev je dobra.

Preden odprete pokrov električne škatle za vzdrževanje, je treba zunanje napajanje najprej izklopiti.

Pri delu na prostem je treba sprejeti ukrepe proti dežju in prahu. strogo prepovedano je, da deževalo na mokre električne aparate ali dež vstopi v rezervoar.

5, daljinski oddajnik mora biti dva meseca (odvisno od uporabe) za zamenjavo baterije.

lubrikantov

1. valjčni ležaji vsakega dela stroja so mazani s kalcijevo maščobo, očiščeni in zamenjani enkrat na šest mesecev.

Kontaktna površina med sprednjo in zadnjo navpično vodilno železnico in valjčkom je enkrat na mesec mazana s kalcijevo maščobo.

3, rezervoar za olje z 32# ~ 48# hidravličnim oljem proti obrabi, površina olja ne sme biti na dnu površine oljnega okna 10 mm spodaj, model hidravličnega olja glede na uporabo okolja, čiščenje vsakih šest mesecev, zamenjavo enkrat.

2 Električni shematični diagram

Tabela št. 2:

Slika 5

Schematika hidravličnega sistema
